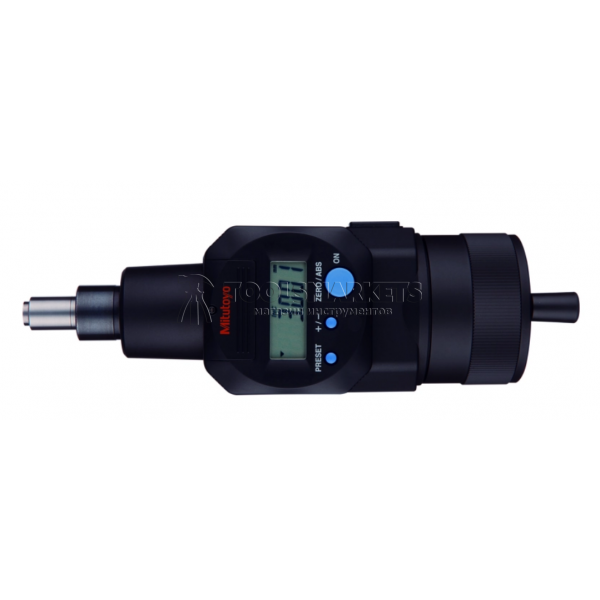

Цифровая микрометрическая головка Mitutoyo 164-163 MHD-50MB 0–50 мм

164-163 Головка микрометрическая цифровая Mitutoyo MHD-50MB, 0–50 мм, 0.001 мм IP65

Mitutoyo 164-163 MHD-50MB — профессиональная цифровая микрометрическая головка с диапазоном измерений 0–50 мм и разрешением 0,001 мм. Модель предназначена для встраивания в измерительные приборы, контрольные приспособления, стенды и специализированное промышленное оборудование, где требуется точное позиционирование или измерение линейных перемещений.

Максимально допустимая погрешность составляет ±3 мкм. Цифровая индикация облегчает считывание результата и исключает необходимость визуального отсчёта по традиционной микрометрической шкале.

Одно из важных преимуществ Mitutoyo MHD-50MB — невращающийся шпиндель. При его перемещении измерительная поверхность не проворачивается относительно контролируемой детали. Такое решение особенно востребовано при использовании микрометрической головки в прецизионной измерительной оснастке и специальных измерительных установках.

Плоская измерительная поверхность оснащена твердосплавной вставкой, обеспечивающей повышенную износостойкость при регулярной эксплуатации. Прямой установочный стержень диаметром 18 мм предназначен для монтажа головки в измерительную конструкцию или оборудование.

Цифровой дисплей можно поворачивать приблизительно на 330°, что позволяет выбрать удобное положение для считывания показаний независимо от ориентации головки после установки в приспособление.

Модель оснащена выходом измерительных данных Digimatic. При использовании совместимых кабелей и интерфейсных устройств Mitutoyo результаты измерений можно передавать в систему сбора данных или компьютер для регистрации и последующей обработки.

Степень защиты IP65 расширяет возможности применения Mitutoyo 164-163 в производственных условиях, где измерительное оборудование может подвергаться воздействию пыли и водяных струй.

Преимущества Mitutoyo 164-163

• широкий диапазон перемещения 0–50 мм;
• разрешение цифровой индикации 0,001 мм;
• максимально допустимая погрешность ±3 мкм;
• невращающийся шпиндель;
• плоская измерительная поверхность с твердосплавной вставкой;
• поворотный цифровой дисплей для удобного считывания;
• функция PRESET для предварительной установки значения;
• режим ZERO/ABS;
• изменение направления отсчёта;
• автоматическое отключение дисплея;
• цифровой выход Digimatic;
• возможность интеграции в измерительные и контрольные системы;
• степень защиты IP65;
• профессиональное исполнение Mitutoyo.

Технические характеристики

Комплектация

• цифровая микрометрическая головка Mitutoyo 164-163 MHD-50MB;
• элементы питания;
• ключ;
• футляр для хранения и транспортировки;
• документация производителя.

Обратите внимание: кабели и интерфейсные устройства для передачи измерительных данных приобретаются отдельно.

Область применения

Mitutoyo 164-163 MHD-50MB предназначена для встраивания в измерительные устройства и технологическую оснастку. Большой для микрометрической головки ход 50 мм позволяет использовать модель как для точных измерений, так и для контролируемого позиционирования элементов оборудования.

• измерительные стенды и установки;
• контрольные приспособления;
• специализированная измерительная оснастка;
• инструментальные микроскопы;
• координатные и оптические измерительные системы;
• позиционирование измерительных узлов;
• контроль линейных перемещений;
• машиностроение и металлообработка;
• отделы технического контроля;
• метрологические и производственные лаборатории.

Интеграция в измерительные системы

Микрометрическая головка Mitutoyo 164-163 может использоваться как компонент специализированной измерительной системы. Посадочный стержень диаметром 18 мм обеспечивает механическую установку головки, а поворотный дисплей позволяет сохранить удобство считывания после монтажа.

Наличие цифрового выхода позволяет передавать результаты измерений во внешнее оборудование. Для подключения используются совместимые кабели и интерфейсные устройства Mitutoyo, которые подбираются отдельно в зависимости от требуемой конфигурации системы.

Mitutoyo MHD-50MB для инструментальных микроскопов

Модель MHD-50MB 164-163 может применяться для цифрового оснащения измерительного оборудования Mitutoyo. В частности, производитель предусматривает установку микрометрических головок MHD-50MB на инструментальные микроскопы серии TM для выполнения цифровых линейных измерений.
