Индикатор рычажный Mitutoyo 513-515-10T 0–1 мм, 0,01 мм
- 38 000 р.

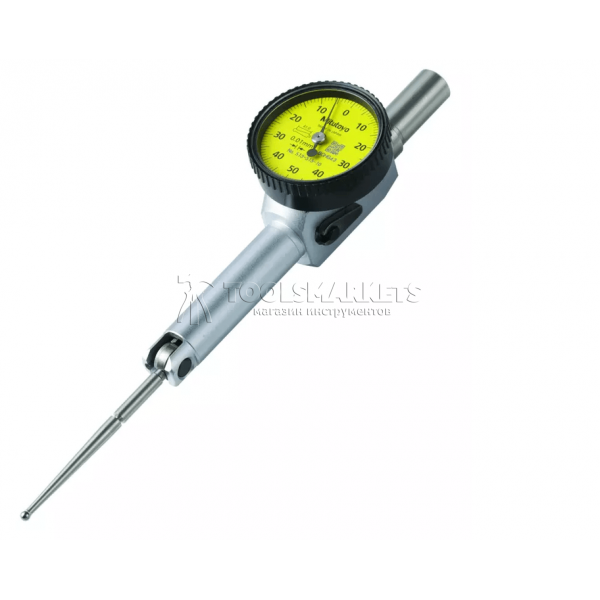

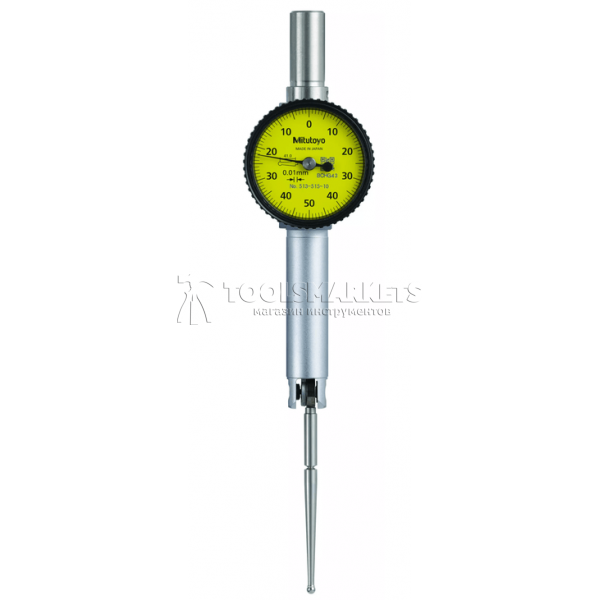

513-515-10T Индикатор рычажно-зубчатый Mitutoyo 0–1 мм, 0,01 мм, длинный щуп
Mitutoyo 513-515-10T — профессиональный рычажно-зубчатый индикатор серии 513 карманного типа, предназначенный для сравнительных измерений, контроля отклонений формы и взаимного положения поверхностей. Модель имеет диапазон измерений 1 мм, цену деления 0,01 мм и симметричную шкалу 0–50–0.
Особенностью Mitutoyo 513-515-10T является удлинённый измерительный наконечник. Такая конструкция расширяет возможности инструмента при контроле деталей в углублениях, отверстиях и других местах, где использование индикатора со стандартным коротким наконечником затруднено.
Компактный корпус облегчает установку индикатора в измерительную оснастку и работу в ограниченном пространстве. Положение измерительного наконечника регулируется, что позволяет адаптировать инструмент к геометрии контролируемой детали.
В конструкции используются прецизионные опоры механизма, обеспечивающие чувствительность и стабильность показаний. Рабочая поверхность измерительного наконечника выполнена из твёрдого сплава для повышения износостойкости при регулярной эксплуатации.
Исполнение 513-515-10T является полным комплектом (Full Set), поэтому вместе с индикатором поставляются принадлежности для его установки и использования в различных измерительных схемах.
Преимущества Mitutoyo 513-515-10T
- диапазон измерений 0–1 мм;
- цена деления 0,01 мм;
- симметричная шкала 0–50–0 для удобного контроля отклонений;
- удлинённый измерительный наконечник для работы в труднодоступных местах;
- компактное исполнение серии Mitutoyo 513;
- измерительный наконечник с твердосплавной рабочей поверхностью;
- регулируемое положение измерительного наконечника;
- возможность изменения направления измерения;
- прецизионные опоры механизма;
- аналоговая индикация без элементов питания;
- полный комплект принадлежностей;
- профессиональное исполнение Mitutoyo.
Технические характеристики
| Производитель | Mitutoyo |
| Артикул | 513-515-10T |
| Серия | 513 |
| Тип | Рычажно-зубчатый индикатор (Dial Test Indicator) |
| Исполнение | Карманное, компактное |
| Диапазон измерений | 0–1 мм |
| Цена деления | 0,01 мм |

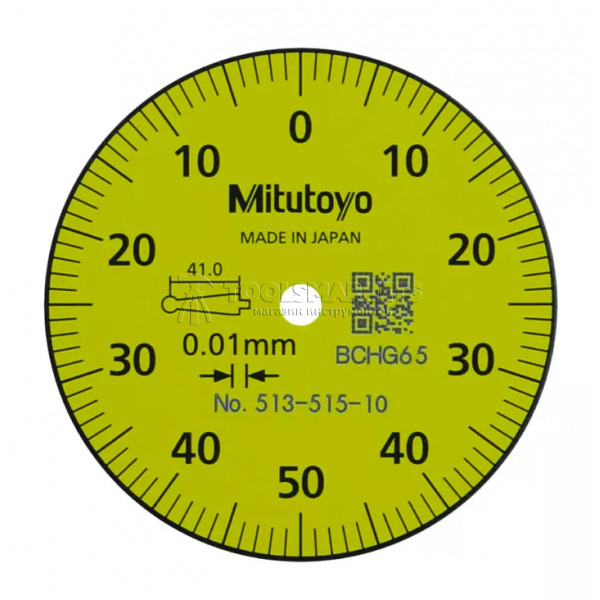

| Шкала | 0–50–0 |
| MPE по диапазону измерений | 10 мкм |
| MPE на 10 делениях шкалы | 5 мкм |
| Гистерезис (H MPE) | 5 мкм |
| Повторяемость (R MPE) | 3 мкм |
| Измерительное усилие | не более 0,3 Н |
| Тип измерительного наконечника | Удлинённый |
| Рабочая поверхность наконечника | Твёрдый сплав |
| Диаметр контактной части наконечника | 2 мм |
| Длина измерительного наконечника | 41 мм |
| Артикул измерительного наконечника | 136013 |
| Резьба измерительного наконечника | M1,7 × 0,35 |
| Регулировка положения наконечника | Да, до 220° |
| Тип индикации | Аналоговый |
| Система единиц | Метрическая |
| Масса индикатора | 51 г |
| Исполнение поставки | Полный комплект (Full Set) |

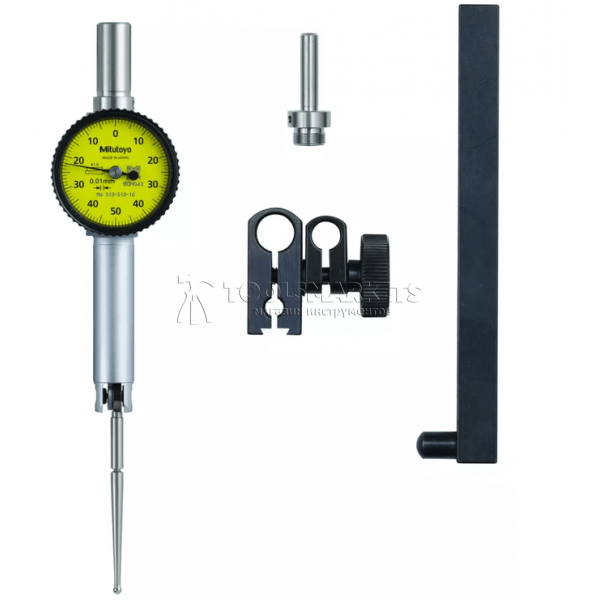

Комплектация Mitutoyo 513-515-10T
- рычажно-зубчатый индикатор Mitutoyo 513-515-10T;
- удлинённый твердосплавный измерительный наконечник;
- держатели и принадлежности для установки индикатора;
- ключ для обслуживания измерительного наконечника;
- футляр для хранения и транспортировки.
Область применения
Mitutoyo 513-515-10T применяется для сравнительных измерений и контроля малых отклонений геометрических параметров деталей. Рычажная конструкция и удлинённый измерительный наконечник делают модель особенно удобной при работе с поверхностями, доступ к которым затруднён для обычного индикатора часового типа.
- контроль радиального и торцевого биения;
- проверка соосности деталей и узлов;
- контроль параллельности и плоскостности;
- контроль положения поверхностей относительно баз;
- центрирование деталей на станках;
- настройка станочного и производственного оборудования;
- контроль деталей в углублениях и труднодоступных местах;
- использование с магнитными и измерительными стойками;
- машиностроение и металлообработка;
- ОТК и метрологические подразделения.
Особенности исполнения 513-515-10T
Модель 513-515-10T отличается от стандартных компактных рычажных индикаторов увеличенной длиной измерительного наконечника. Длина рабочей конструкции наконечника составляет 41 мм, что обеспечивает доступ к поверхностям, расположенным глубже относительно корпуса индикатора.
Версия с окончанием 10T поставляется как полный комплект с принадлежностями для установки. Это удобно для предприятия, которому требуется готовое решение для включения индикатора в измерительную оснастку без отдельного подбора основных крепёжных принадлежностей.
| Диапазон измерений, мм | 0-1 |
| Тип крепления | за присоединительную гильзу |
| Шаг измерения, мм | 0.01 |
| Тип размера | Метрический |
| Вес, гр | 51 |
