Индикатор цифровой Mitutoyo ID-C 543-310B-10 для нутромеров, 12,7 мм, 0,001 мм

543-310B-10 Индикатор цифровой для нутромеров Mitutoyo ID-C 0–12.7 мм, 0.001 мм

Mitutoyo 543-310B-10 (ID-C112GXB2) — специализированный цифровой индикатор серии ID-C, разработанный для работы с нутромерами и контроля внутренних диаметров. Модель имеет диапазон измерений 0–12,7 мм, переключаемый шаг индикации 0,001/0,01 мм и максимально допустимую погрешность по всему диапазону 0,003 мм.

Главное преимущество Mitutoyo 543-310B-10 при работе с нутромером — функция удержания минимального значения MIN. При покачивании нутромера внутри отверстия индикатор определяет и фиксирует минимальное значение, соответствующее положению измерительной головки по диаметру. Это упрощает поиск точки реверса и снижает зависимость результата от визуального считывания показаний оператором.

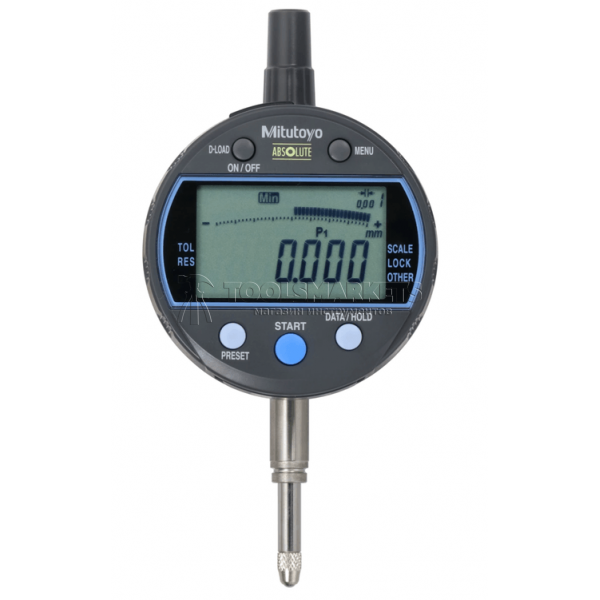

Для наглядного контроля на ЖК-дисплее предусмотрена аналоговая шкала с возможностью выбора различных диапазонов отображения. Она сочетает преимущества цифрового отсчёта с привычным визуальным контролем отклонения, характерным для механического индикатора.

Функция GO/±NG позволяет установить верхнюю и нижнюю границы допуска и непосредственно во время контроля определять соответствие измеряемой детали заданным параметрам. В памяти можно сохранить до трёх наборов исходных значений и допусков, что удобно при серийном контроле отверстий разных номинальных диаметров.

Режим повышенной частоты измерений FAST увеличивает частоту регистрации данных до 50 измерений в секунду и обеспечивает более надёжное определение минимального значения при динамическом перемещении нутромера.

Индикатор оснащён системой ABSOLUTE, выходом данных и может быть интегрирован в систему сбора и статистической обработки результатов измерений. Благодаря этому Mitutoyo 543-310B-10 подходит как для индивидуального контроля, так и для организации профессиональных измерительных постов на производстве.

Преимущества Mitutoyo 543-310B-10

• специально разработан для нутромеров и контроля внутренних диаметров;
• диапазон измерений 0–12,7 мм;
• переключаемый шаг индикации 0,001/0,01 мм;
• максимально допустимая погрешность 0,003 мм;
• автоматическое удержание минимального значения MIN;
• аналоговая шкала на цифровом дисплее;
• режим быстрого измерения FAST до 50 измерений/с;
• контроль допуска GO/±NG;
• память до трёх исходных значений и соответствующих допусков;
• ABSOLUTE-система измерения;
• выход цифровых данных;
• возможность подключения к ПК и системам сбора данных с помощью дополнительных принадлежностей;

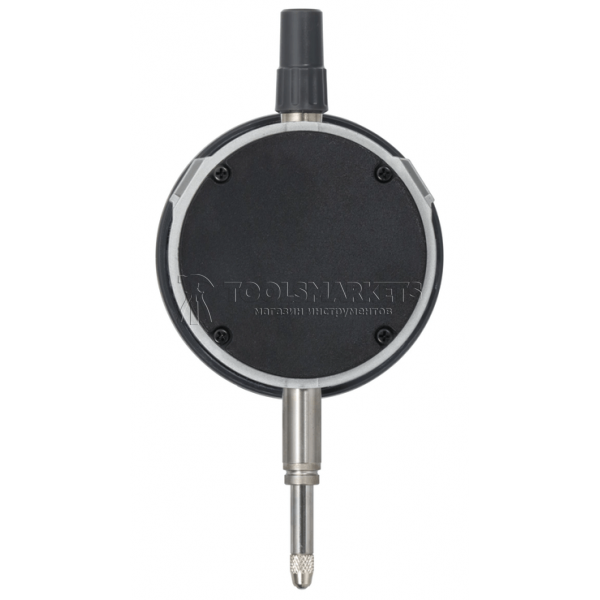

• плоская задняя крышка;
• профессиональное исполнение Mitutoyo.

Технические характеристики

Комплектация

• цифровой индикатор Mitutoyo ID-C 543-310B-10;
• измерительный наконечник с твердосплавным шариком;
• элемент питания;
• сертификат контроля производителя.

Обратите внимание: кабели и устройства для проводной или беспроводной передачи измерительных данных приобретаются отдельно.

Применение с нутромерами Mitutoyo

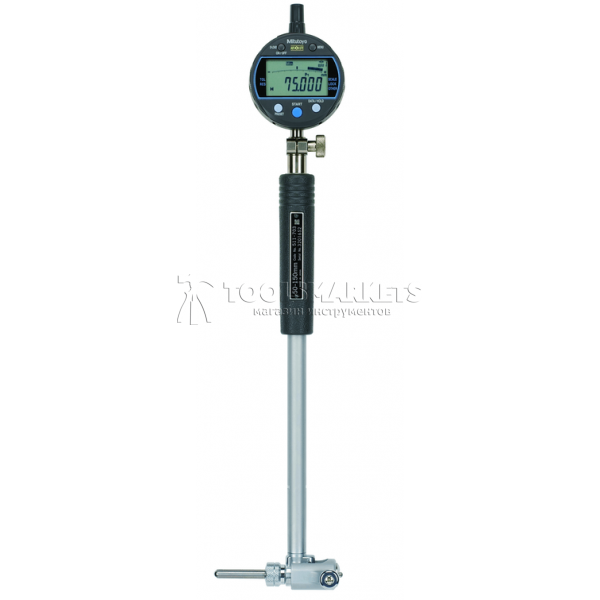

Mitutoyo 543-310B-10 предназначен прежде всего для комплектации нутромеров и измерительных систем, используемых для контроля внутренних диаметров. Индикатор может применяться с совместимыми нутромерами Mitutoyo, включая приборы серий 511 и 526.

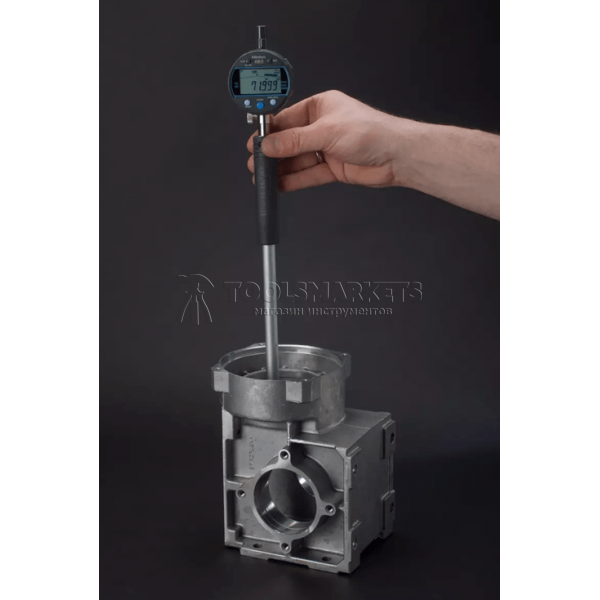

При измерении оператор покачивает нутромер относительно оси отверстия. Функция удержания минимального значения помогает определить положение, соответствующее диаметру отверстия, и зафиксировать полученный результат на цифровом дисплее. Это особенно удобно при серийном контроле, когда необходимо быстро и повторяемо проверять большое количество деталей.

Область применения

• измерение внутренних диаметров отверстий;
• комплектация индикаторных нутромеров;
• контроль цилиндров, втулок и посадочных отверстий;
• серийный контроль деталей;
• машиностроение и металлообработка;
• двигателестроение;
• ремонт и контроль прецизионных механических узлов;
• отделы технического контроля;
• метрологические лаборатории;
• производственные измерительные посты.

Передача результатов измерений

Mitutoyo 543-310B-10 оснащён выходом цифровых данных, благодаря чему результаты измерений можно передавать в совместимые системы сбора и обработки данных. Это позволяет использовать индикатор при статистическом контроле технологического процесса и автоматизированной регистрации результатов измерений.

Для подключения используются дополнительные кабели и интерфейсные устройства Mitutoyo. Конкретный комплект передачи данных следует подбирать в зависимости от способа подключения к компьютеру или измерительной системе.
