Цифровой индикатор Mitutoyo ID-C 543-720B 0–25,4 мм, 0,0005 мм

543-720B Индикатор цифровой Mitutoyo ID-C 0–25,4 мм, 0,0005 мм

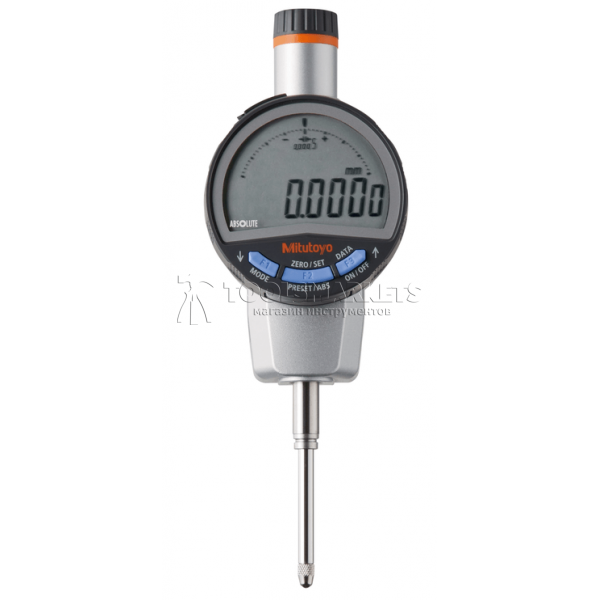

Mitutoyo 543-720B (ID-C0525NXB) — высокоточный цифровой индикатор нового поколения серии ID-CNX с увеличенным диапазоном измерений 25,4 мм и минимальным шагом индикации 0,0005 мм (0,5 мкм). Модель предназначена для точных линейных и сравнительных измерений, контроля геометрических отклонений и применения в профессиональной измерительной оснастке.

Mitutoyo 543-720B позволяет выбирать разрешение 0,0005 / 0,001 / 0,01 мм в зависимости от выполняемой измерительной задачи. Максимально допустимая погрешность по диапазону составляет всего 0,003 мм, что делает индикатор подходящим для высокоточного производственного и метрологического контроля.

В основе прибора используется фирменная система ABSOLUTE. После установки исходного положения индикатор сохраняет абсолютную координату, поэтому при последующем включении не требуется каждый раз заново выполнять установку начала отсчёта.

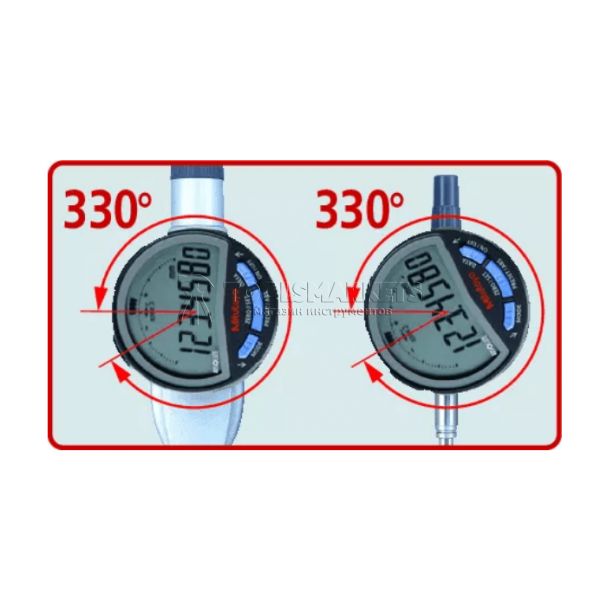

Большой цифровой дисплей дополнен аналоговой шкалой, позволяющей визуально контролировать приближение измеряемого значения к заданному размеру и границам допуска. Дисплей может поворачиваться до 330°, что упрощает считывание показаний при установке индикатора в стойку, приспособление или измерительную систему.

Функция GO/±NG позволяет задать верхнюю и нижнюю границы допуска и непосредственно во время измерения определять соответствие детали установленным требованиям. Результат допускового контроля отображается крупными символами на дисплее.

Mitutoyo 543-720B поддерживает определение максимального и минимального значения MAX/MIN, а также диапазона отклонения MAX–MIN. Эти функции полезны при контроле биения, перемещений и геометрических отклонений деталей.

Современный интерфейс Digimatic S1 обеспечивает двунаправленный обмен данными. При использовании совместимого интерфейсного оборудования результаты измерений можно передавать на компьютер, а отдельные параметры индикатора — задавать дистанционно. Это позволяет использовать прибор в системах сбора данных и статистического контроля производственных процессов.

Преимущества Mitutoyo 543-720B

• увеличенный диапазон измерений 0–25,4 мм;
• минимальный шаг индикации 0,0005 мм (0,5 мкм);
• переключаемое разрешение 0,0005 / 0,001 / 0,01 мм;
• максимально допустимая погрешность 0,003 мм;
• система измерения ABSOLUTE;
• определение максимального и минимального значения MAX/MIN;
• измерение диапазона отклонения MAX–MIN;
• допусковый контроль GO/±NG;
• аналоговая шкала на цифровом дисплее;
• поворот дисплея до 330°;
• функции PRESET и ZERO;
• изменение направления отсчёта;
• удержание показаний;
• двунаправленный интерфейс Digimatic S1;
• возможность интеграции в системы сбора измерительных данных;

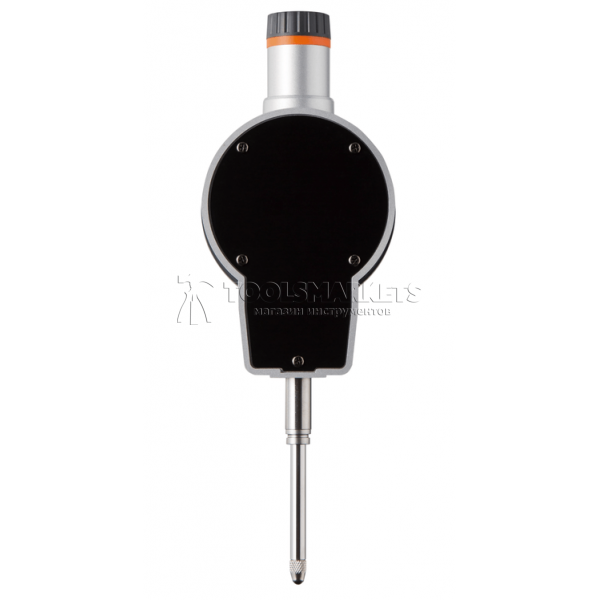

• плоская задняя крышка;
• профессиональное исполнение Mitutoyo.

Технические характеристики

* Функция удержания показаний доступна при отсутствии подключённого внешнего устройства.

Комплектация Mitutoyo 543-720B

• цифровой индикатор Mitutoyo 543-720B;
• твердосплавный измерительный наконечник Mitutoyo 901312;
• рычаг подъёма шпинделя Mitutoyo 21EAA426;
• плоская задняя крышка Mitutoyo 101039;
• элемент питания CR2032.

Обратите внимание: кабель USB и другое интерфейсное оборудование для передачи измерительных данных приобретаются отдельно.

Область применения

Mitutoyo 543-720B подходит для высокоточных сравнительных и линейных измерений, а также контроля геометрических отклонений деталей. Увеличенный ход 25,4 мм расширяет возможности прибора по сравнению с цифровыми индикаторами стандартного диапазона 12,7 мм.

• контроль линейных размеров и перемещений;
• сравнительные измерения;
• контроль биения деталей;
• определение максимального и минимального значения;
• контроль диапазона отклонений MAX–MIN;
• контроль плоскостности и параллельности;
• использование в измерительных стойках;
• применение в специализированных измерительных приспособлениях;
• комплектация совместимых индикаторных нутромеров;
• серийный контроль деталей по установленным допускам;
• машиностроение и металлообработка;
• отделы технического контроля и метрологические лаборатории.

Контроль MAX, MIN и биения

Mitutoyo 543-720B способен регистрировать максимальное и минимальное измеренные значения, а также вычислять диапазон MAX–MIN. Благодаря этому индикатор удобен при проверке биения, отклонений формы и других параметров, для которых важно определить разницу между крайними значениями за один цикл контроля.

Передача данных Digimatic S1

Интерфейс Digimatic S1 поддерживает двунаправленный обмен данными между индикатором и совместимым внешним оборудованием. Результаты измерений можно передавать на компьютер для регистрации и статистической обработки, а поддерживаемые настройки прибора — выполнять с компьютера.

Для прямого USB-подключения Mitutoyo указывает совместимый кабель USB-ITN-SF 06AGQ003F. Кабель не входит в стандартную комплектацию и приобретается отдельно.
