Стойка индикаторная магнитная MITUTOYO 7033-B

7033-B Стoйкa индикатopнaя мaгнитная MITUTOYO

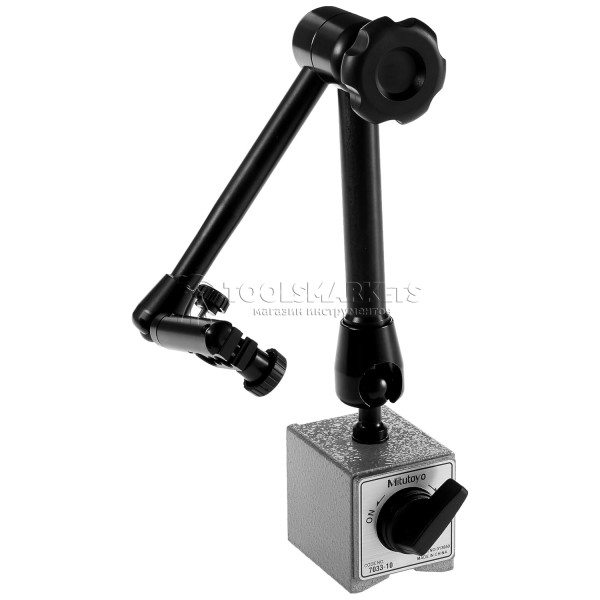

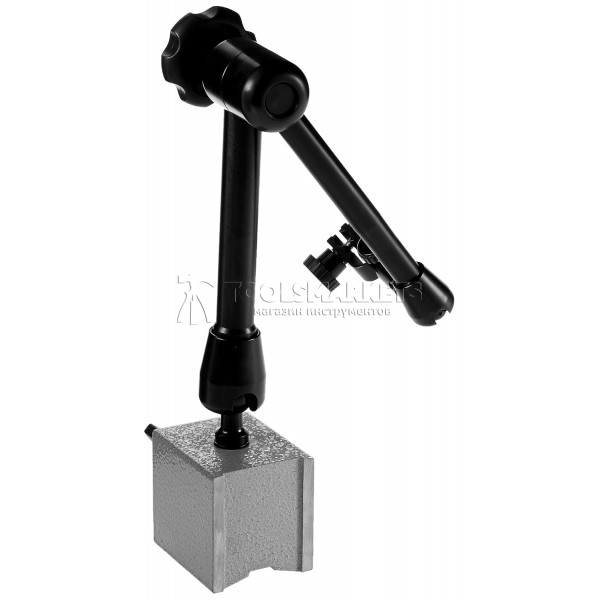

MITUTOYO 7033-B — универсальная магнитная стойка с шарнирной рукой для установки часовых и рычажно-зубчатых индикаторов. Стойка предназначена для точного позиционирования измерительного инструмента при контроле размеров, биения, параллельности, перпендикулярности, высоты и других геометрических параметров деталей.

Модель оснащена жёсткой шарнирной системой с механической фиксацией, которая позволяет быстро установить индикатор в требуемое положение и надёжно зафиксировать измерительную систему перед началом работы.

Универсальное крепление поддерживает индикаторы с посадочными диаметрами 6, 8 и 9,53 мм (3/8"), а также инструмент с креплением типа «ласточкин хвост». Это позволяет использовать одну стойку с различными моделями измерительных индикаторов Mitutoyo и совместимым инструментом.

Основные преимущества MITUTOYO 7033-B

• Универсальная магнитная стойка для часовых и рычажно-зубчатых индикаторов.
• Шарнирная конструкция для удобного позиционирования измерительного инструмента.
• Механическая система фиксации обеспечивает жёсткое закрепление установленного положения.
• Рабочий радиус до 346 мм в актуальном европейском исполнении 7033-10.
• Универсальное крепление для хвостовиков Ø6, Ø8 и Ø9,53 мм (3/8").
• Паз «ласточкин хвост» для совместимых рычажно-зубчатых индикаторов.
• Магнитное основание с переключателем ON/OFF позволяет удобно устанавливать и снимать стойку с измерительной поверхности.
• Жёсткая конструкция подходит для выполнения точных сравнительных измерений.
• Универсальное применение — контроль деталей, станков, оснастки и измерительных приспособлений.
• Профессиональный инструмент Mitutoyo для метрологического и производственного контроля.

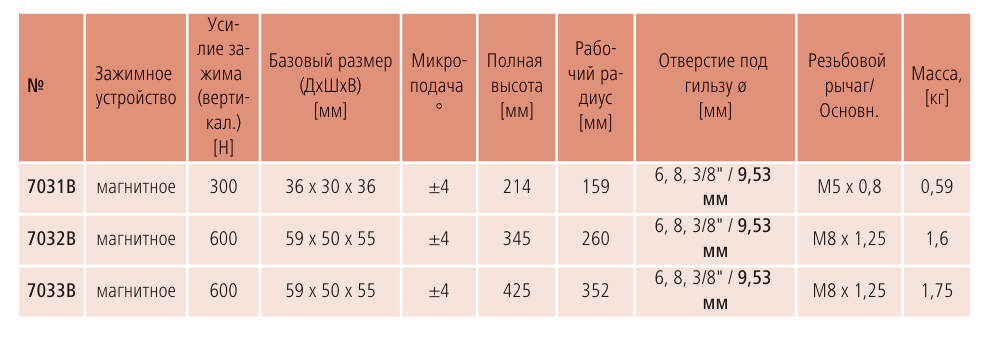

Технические характеристики

Универсальное крепление индикаторов

MITUTOYO 7033-B рассчитана на использование с широким спектром измерительных индикаторов. В зависимости от исполнения крепления можно устанавливать индикаторы с хвостовиками Ø6 мм, Ø8 мм и Ø9,53 мм (3/8").

Кроме стандартного цилиндрического крепления предусмотрен паз «ласточкин хвост», что расширяет совместимость стойки с рычажно-зубчатыми индикаторами.

Таким образом, стойка может использоваться как универсальное основание для нескольких измерительных инструментов, что удобно при работе на производстве и в контрольной зоне.

Шарнирная система и механическая фиксация

Конструкция стойки позволяет быстро изменять положение измерительного индикатора относительно контролируемой детали. После установки нужного положения шарнирная система фиксируется механическим зажимом.

Это особенно важно при сравнительных измерениях, когда положение измерительного наконечника должно оставаться стабильным на протяжении всей серии измерений.

Магнитное основание

Магнитное основание позволяет устанавливать стойку непосредственно на металлические поверхности станков, плит, корпусов деталей и другую подходящую ферромагнитную поверхность.

Переключатель ON/OFF позволяет включать и отключать магнитное усилие непосредственно при монтаже стойки. Это упрощает установку, перестановку и снятие измерительной системы.

Рабочий радиус до 346 мм

Актуальное европейское исполнение 7033-10 имеет рабочий радиус до 346 мм. Такой вылет позволяет размещать измерительный индикатор на значительном расстоянии от магнитного основания и использовать стойку для контроля деталей различной формы и размеров.

При этом для обеспечения максимально стабильных показаний рекомендуется устанавливать магнитное основание как можно ближе к зоне измерения и минимизировать ненужный вылет измерительной системы.

Для каких измерений применяется

Стойка MITUTOYO 7033-B используется совместно с индикаторами для выполнения сравнительных и контрольных измерений:

• контроль радиального и торцевого биения;
• проверка параллельности поверхностей;
• контроль перпендикулярности;
• проверка соосности;
• контроль плоскостности сравнительным методом;
• измерение перемещений и отклонений;
• контроль положения деталей относительно базовой поверхности;
• проверка станков и технологической оснастки;
• контроль деталей после механической обработки;
• наладка и настройка оборудования.

Применение в машиностроении

MITUTOYO 7033-B подходит для использования в инструментальных и контрольных отделах предприятий, на металлообрабатывающих станках, в ремонтных мастерских и метрологических лабораториях.

Стойка особенно удобна там, где требуется регулярно менять положение индикатора и при этом сохранять стабильность измерительной системы во время контроля.

Совместимость с индикаторами Mitutoyo

Стойка предназначена для работы с широким спектром часовых индикаторов и рычажно-зубчатых индикаторов Mitutoyo. Официальная линейка магнитных стоек Series 7 предусматривает различные варианты крепления и исполнения для разных измерительных задач.

При подборе конкретного индикатора необходимо учитывать его тип крепления, диаметр хвостовика и геометрию измерительного наконечника.

Рекомендации по эксплуатации

Для получения стабильных измерений рекомендуется устанавливать магнитное основание на чистую металлическую поверхность без стружки, загрязнений и других препятствий между основанием и рабочей поверхностью.

Перед началом измерений необходимо надёжно зафиксировать шарнирную систему и убедиться в устойчивости стойки. Чем меньше ненужный вылет измерительного индикатора, тем выше жёсткость всей измерительной системы.

MITUTOYO — профессиональное измерительное оборудование

MITUTOYO 7033-B относится к профессиональной серии магнитных стоек Mitutoyo и предназначена для построения надёжных измерительных систем с часовыми и рычажно-зубчатыми индикаторами.

Стойка сочетает магнитное основание, шарнирную конструкцию, механическую фиксацию и универсальное крепление индикаторов, что делает её практичным решением для производственного и метрологического контроля.

Купить магнитную стойку MITUTOYO 7033-B

MITUTOYO 7033-B — универсальная магнитная стойка для точного позиционирования индикаторов при контроле деталей, станков и оснастки. Шарнирная конструкция, механическая фиксация и рабочий радиус до 346 мм позволяют использовать стойку для широкого спектра измерительных задач.

Заказать магнитную стойку MITUTOYO 7033-B можно с доставкой по Москве и регионам России.
