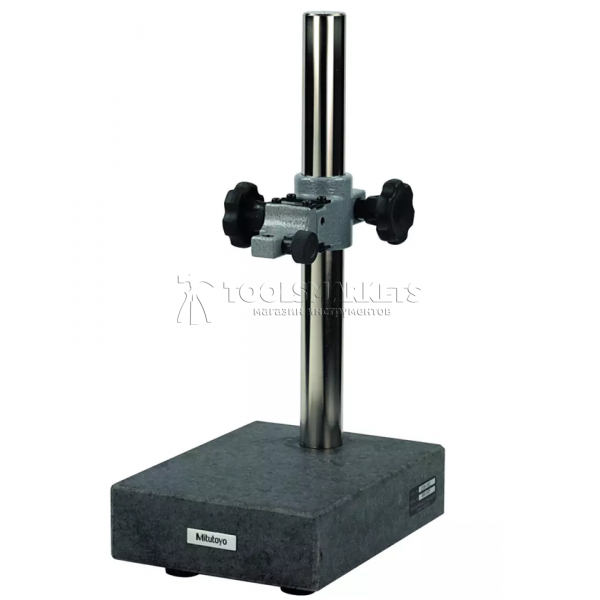

Измерительная стойка Mitutoyo 215-151-10 BSG-20X с гранитным основанием

215-151-10 Стойка измерительная с гранитным основанием Mitutoyo BSG-20X, 150×200 мм

Mitutoyo 215-151-10 BSG-20X — профессиональная измерительная стойка с основанием из чёрного гранита размером 150×200 мм. Предназначена для установки цифровых и механических индикаторов при выполнении точных сравнительных измерений, контроля размеров и геометрических отклонений деталей.

Массивное гранитное основание обеспечивает устойчивость измерительной системы и стабильную опорную поверхность. Плоскостность рабочей поверхности основания составляет 3 мкм, что позволяет использовать стойку для высокоточных измерительных работ в производственных условиях, ОТК и метрологических лабораториях.

В отличие от металлических оснований, гранит не подвержен коррозии. Его мелкозернистая структура также снижает вероятность образования заусенцев и локальных выступов, способных повлиять на положение контролируемой детали.

Максимальная высота измерения составляет 260 мм, а диапазон вертикального перемещения держателя по колонне — 250 мм. Это позволяет работать с деталями различной высоты и настраивать положение индикатора под конкретную измерительную задачу.

Для окончательного подвода измерительного наконечника к контролируемой поверхности предусмотрен механизм тонкой регулировки с диапазоном 1 мм. Такая конструкция позволяет сначала быстро установить индикатор на требуемой высоте, а затем выполнить точную настройку его положения.

Стойка рассчитана на установку индикаторов с крепёжным стержнем Ø8 мм и Ø9,53 мм (3/8"). Благодаря этому Mitutoyo BSG-20X можно использовать с широким спектром механических и цифровых индикаторов.

Преимущества Mitutoyo 215-151-10

• профессиональная измерительная стойка Mitutoyo;
• основание из чёрного гранита;
• рабочая поверхность основания 150×200 мм;
• плоскостность рабочей поверхности 3 мкм;
• максимальная высота измерения 260 мм;
• вертикальное перемещение держателя 250 мм;
• тонкая регулировка положения индикатора в диапазоне 1 мм;
• массивная колонна диаметром 30 мм;
• крепление индикаторов со стержнем Ø8 мм и Ø9,53 мм;
• подходит для цифровых и механических индикаторов;
• гранитное основание не подвержено коррозии;
• устойчивая конструкция для точных сравнительных измерений;
• подходит для производственных измерительных постов, ОТК и лабораторий.

Технические характеристики

Комплектация

• гранитное основание Mitutoyo;
• колонна Ø30 мм;
• держатель индикатора;
• механизм тонкой регулировки;
• переходная втулка для установки индикатора Ø8 мм.

Важно: измерительный индикатор в стандартную комплектацию Mitutoyo 215-151-10 не входит и приобретается отдельно.

Область применения

Mitutoyo BSG-20X используется для создания стационарного измерительного поста с механическим или цифровым индикатором. Стойка позволяет надёжно позиционировать измерительный прибор относительно детали и выполнять повторяемые сравнительные измерения.

• сравнительные измерения размеров деталей;
• контроль линейных отклонений;
• контроль высоты деталей;
• измерение биения;
• контроль плоскостности;
• контроль параллельности поверхностей;
• контроль деталей после механической обработки;
• работа с цифровыми индикаторами;
• работа с индикаторами часового типа;
• машиностроение и металлообработка;
• отделы технического контроля;
• метрологические и производственные лаборатории.

Почему гранитное основание

Основание из чёрного гранита обеспечивает стабильную рабочую поверхность и хорошо подходит для точных измерительных операций. Гранит не ржавеет и обладает высокой износостойкостью. При повреждении поверхности материал менее склонен к образованию выступающих заусенцев, характерных для металлических поверхностей.

Масса стойки около 7,5 кг в сочетании с основанием размером 150×200 мм обеспечивает устойчивое положение измерительной системы во время контроля.

Работа с цифровыми индикаторами Mitutoyo

Mitutoyo 215-151-10 может использоваться совместно с цифровыми индикаторами Mitutoyo для построения профессионального измерительного рабочего места. Выбор индикатора зависит от требуемого диапазона, разрешения и точности измерений.

Для задач с повышенными требованиями к разрешению стойку можно комплектовать цифровыми индикаторами Mitutoyo с разрешением 0,001 мм или 0,0005 мм. При необходимости регистрации результатов измерений следует выбирать индикатор с цифровым выходом данных и совместимое интерфейсное оборудование.
